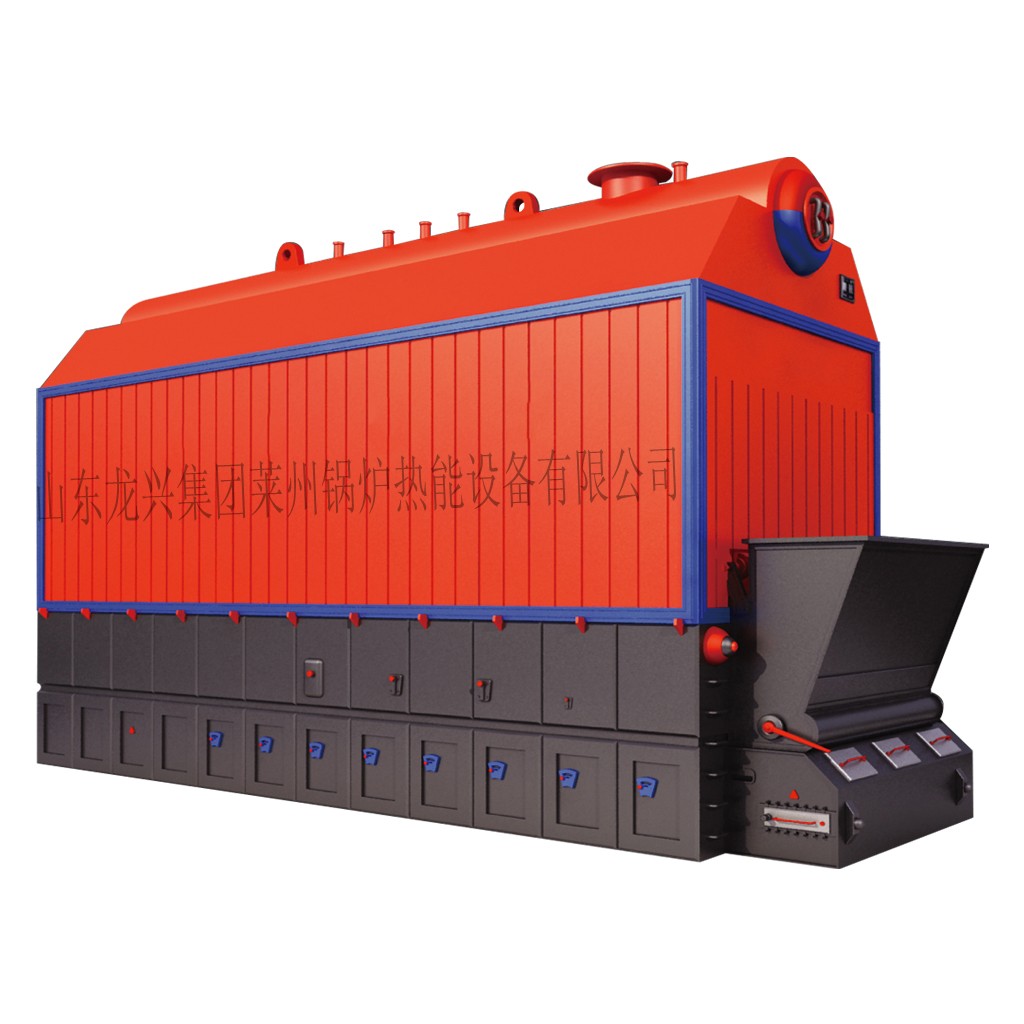

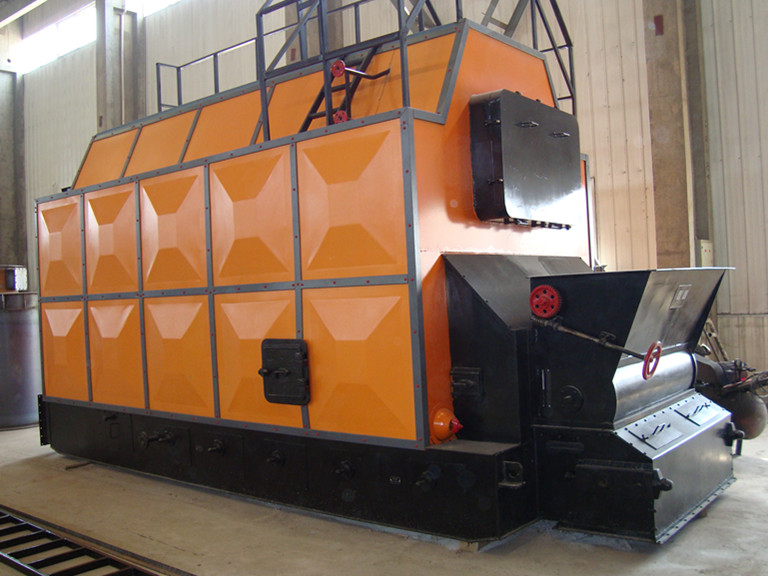

蒸汽鍋爐
DZL系列生物質臥式蒸汽、熱水鍋爐參數表
參數項目 鍋爐型號
★DZL1-0.7-M
DZL1-1.0-M
DZL0.7-0.7/95/70-M
★DZL2-1.0-M
DZL2-1.25-M
DZL2-1.57-M
DZL2-2.45-M
DZL1.4-0.7/95/70-M
★DZL4-1.25-M
DZL4-1.57-M
DZL4-2.45-M
DZL2.8-0.7/95/70-M
★DZL6-1.25-M
DZL6-1.60-M
DZL4.2-1.0/115/70-M
額定蒸發量/額定供熱量（t/h/mw）
1/0.7
2/1.4
4/2.8
6/4.2
工作壓力（Mpa）
0.7/1.0/0.7
1.0/1.25/1.57/2.45/0.7
1.25/1.57/2.45/0.7
1.25/1.6/1.0
蒸汽溫度/額定出水溫度（℃）
170/184/95
184/194/204/225/95
194/204/225/95
194/205/115
給水溫度/回水溫度（℃）
20/70
20/70
20/70
20/70
受熱面積（㎡）
本體
32.4
46.0
106.89
126.7
省煤器（㎡）
12.51
35.2
38.5
78.5
爐排面積（㎡）
2.05
3.70
5.30
8.32
適用燃料
生物質
生物質成型顆粒燃料/Biomass partocle fuel
應用基底位發熱值（kj/kg）
16240
鍋爐燃料消耗量（kg/h）
196
392
784
1176
鍋爐熱效率（％）
79.00
79.00
79.00
79.00
最大運輸重量
13
22
30
23
最大運輸尺寸L*W*H（m）
5.2*2.0*2.9
5.7*2.5*3.5
6.6*2.6*3.6
7.3*3.2*3.6
安裝后外形尺寸L*W*H（m）
6.0*3.5*4.1
6.0*3.9*5.0
7.2*4.0*4.9
8.0*5.1*6.0
引風機
型號
YX9-35-12NO:5C右0°
GY2-18右0°
GY4-18右0°
GY6-1右0°
風量（m3/h）
6610-7902
5000-9000
11000-14000
12000-24000
風壓（Pa）
2089-2138
3340-3100
3920-3930
3980-4245
轉速（r/min）
2240
1450
1450
1450
電動機
型號
Y132S2-2
Y160M-4B3
Y180L-4B3
Y225S-4B3
功率
7.5
11.0
22.0
37.0
鼓風機
型號
4-72-11NO:3.2A左225°
4-72-11NO:3.6A右315°
T4-72NO:4A右315°
GG6-1右225°
風量（m3/h）
1630-3600
2664-5268
3742-7226
12000-7000
風壓（Pa）
650-1040
986-1578
1275-2036
1442-2109
轉速（r/min）
2900
2900
2900
1450
電動機
型號
Y90L-2
Y100L-2
Y132S1-2
Y132M-4
功率
2.2
3.0
5.5
7.5
二次風機
型號
/
GG0.5-15右90°
GG1-15右90°
GG2-1
風量（m3/h）
/
1906
1765
3000
風壓（Pa）
/
1321
2800
2130
轉速（r/min）
/
2900
2900
2900
電動機
型號
/
YL100L-2
YL100L-2
YL100L-2
功率
/
1.5
3.0
3.0
給水泵
型號
1W2.4-10.5
1?GC-5*5
1?GC-5*7
DG6-25*7
轉速（r/min）
2900
2950
2950
2950
揚程
105
115
161
175
電動機功率（kW）
2.2
7.5
7.5
7.5
調速箱
型號
ZW-766A
GL-5P
GL-5P
GL-10P
電動機
型號
YD90L-8/4
YCT100-4A
YCT100-4A
YCT112-4B
功率
0.75
0.75
0.75
1.1
轉速（r/min）
1035~2070
1875~18750
1875~18750
1875~18750
出渣機
型號
CZX-3.1
CZX-3.1
CZX-3.1
CZX-4.0
電動機
型號
Y90L-6
Y90L-6
Y90L-6
Y100L-6
功率
1.1
1.1
1.1
1.5
轉速（r/min）
960
960
960
960
注：上述參數多有變動，均以產品訂貨占同和出廠資料為準。
