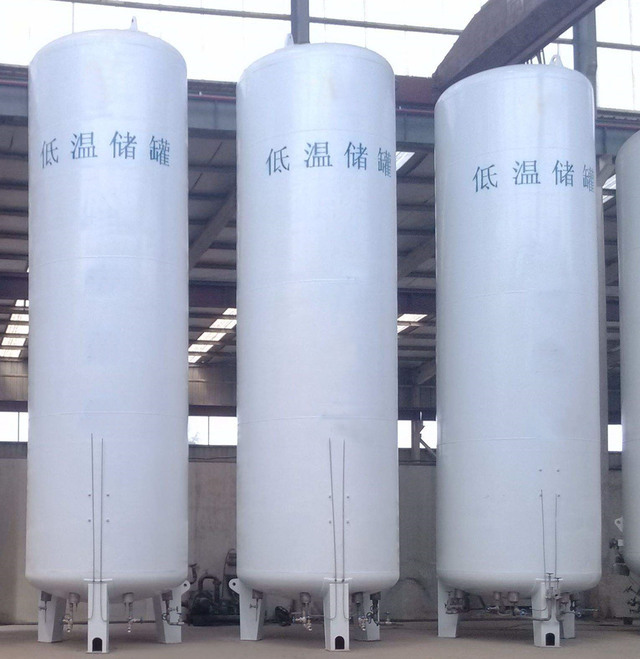

低溫液體儲罐
低溫液體儲罐是一種儲存LNG的高真空絕熱容器，主體結構含內膽和外膽，中間為真空和絕熱保溫型式。目前內膽設定的最高工作壓力為1.59MPa，計算壓力按2倍最高工作壓力取值。在內膽外壁纏繞由玻璃纖維紙和光潔的鋁箔組成的多層絕熱材料，多層材料在高真空條件下具有熱導率低、隔熱性能高、重量輕的特點。夾層中配有氧化鈀、分子篩等以延長真空使用壽命。外殼設計主要用于與內膽形成夾層空間，用于保障內膽的到達最好的絕熱效果，效果越好，LNG在儲罐內儲存的時間就越長。
在夾層超壓條件下，外殼的保護是通過一個環形的真空塞來實現的。正常情況下，真空塞被大氣壓壓緊在真空塞座內，使大氣與夾層空間隔絕，保證夾層的真空度。由于低溫液體或蒸汽受熱后體積變化比較大，即使少量的低溫液體或蒸汽泄漏進入夾層，也會(huì )導致夾層壓力迅速升高。當夾層壓力超過0．17MPa(表壓)左右，真空塞將會(huì )打開泄壓。
管路系統中設置了經濟閥(Er)，在使用過程中(長時間停駛除外)經濟閥能夠優先使用儲罐內膽頂部由于自然蒸發被汽化而形成的天然氣蒸汽，從而降低儲罐內部壓力，使得只要在使用儲罐的壓力就不會(huì )升至安全閥的開啟壓力，因而不用放空，減少經濟損失。同時還設置了過流閥(Ef)，當外部管路發生破裂，管路流量大于設定值時，過流閥自動關閉，當關閉過流閥前的液體使用閥后，過流閥自動回位。通過過流閥自動關閉，從而可以有效避免危險的發生。
