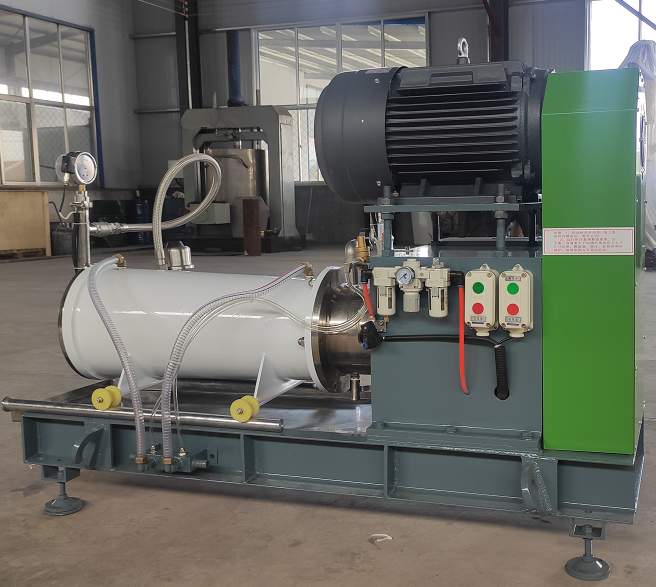

臥式砂磨機是一種廣泛用于涂料、染料、油漆、油墨、醫藥、磁粉、鐵氧體、
感光膠片、農藥、造紙以及化妝品等非金屬礦行業的高效率濕法超微研磨分散
設備。臥式砂磨機按結構不同可分為普通臥式砂磨機，輪銷臥式砂磨機，齒盤
臥式砂磨機及渦輪式臥式砂磨機。
臥式砂磨機集目前國內外機型的精華，具有效率高，工作連續性強，少污染，
自控可靠等優點，且成本低，結構緊湊，造型大方，使用維護方便等優點，特別是
具有很強的實用性。
臥式砂磨機工作原理
是利用料泵將經過攪拌機預分散潤濕處理后的固－液相混合物料輸入筒體內，物料
和筒體內的研磨介質一起被高速旋轉的分散器攪動，從而使物料中的固體 微粒和研磨
介質相互間產生更加強烈的碰撞、摩擦、剪切作用，達到加快磨細微粒和分散聚集體的
目的。研磨分散后的物料經過動態分離器分離研磨介質，從出料管流出。臥式砂磨機特
別適合分散研磨粘度高而粒度要求細的產品。
該機設計先進，密閉式連續生產，產品研磨分散細度均勻、品質好，生產效率高。物料
在密閉狀態下生產，有效防止了物料的干涸結皮和溶劑揮發。雙端面機械密封，雙重保護，
零泄漏。全新動態分離結構，出料更加暢快，而且易損件少。
配有外筒移動拆裝支架，拆裝、維修十分方便。送料泵采用齒輪泵或氣動隔膜泵，送料大小
調節方便，工作性能可靠。另外臥式砂磨機不用專門的安裝基礎，可以隨時根據需要變更安
裝位置。
臥式砂磨機技術參數
|
型號 |
WS-2L |
WS-10L |
WS-20L |
WS-30L
|
Ws-50L
|
WS-100L
|
WS-300L
|
|
|
主電機功率kw |
1.5 |
11 |
15 |
22 |
30 |
55 |
160 |
|
|
泵電機功率kw |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
筒體容積L |
2 |
10 |
20 |
30 |
50 |
100 |
300 |
|
|
分散盤轉速r/min |
1440 |
1160 |
1160 |
1000 |
800 |
645 |
600 |
|
|
分散盤數量 |
2 |
4 |
6 |
8 |
9 |
9 |
14 |
|
|
冷卻水消耗量m3 |
0 |
1.5 |
1.5 |
1.5 |
2 |
3 |
4 |
|
|
粘度pa.s |
≤10 |
|||||||
|
研磨介質裝料量 |
≤筒體容積的80% |
|||||||
|
進料能力l/min |
5-10 |
2-100 |
2-100 |
2-150 |
2-150 |
2-350 |
2-350 |
|
|
重量kg |
160 |
700 |
800 |
900 |
1100 |
2200 |
3000 |
|
|
外形尺寸 |
L |
100 |
1400 |
1500 |
1720 |
1800 |
2500 |
3100 |
|
W |
400 |
900 |
900 |
920 |
950 |
950 |
1000 |
|
|
H |
1000 |
1570 |
1600 |
1600 |
1700 |
1500 |
1800 |
|
