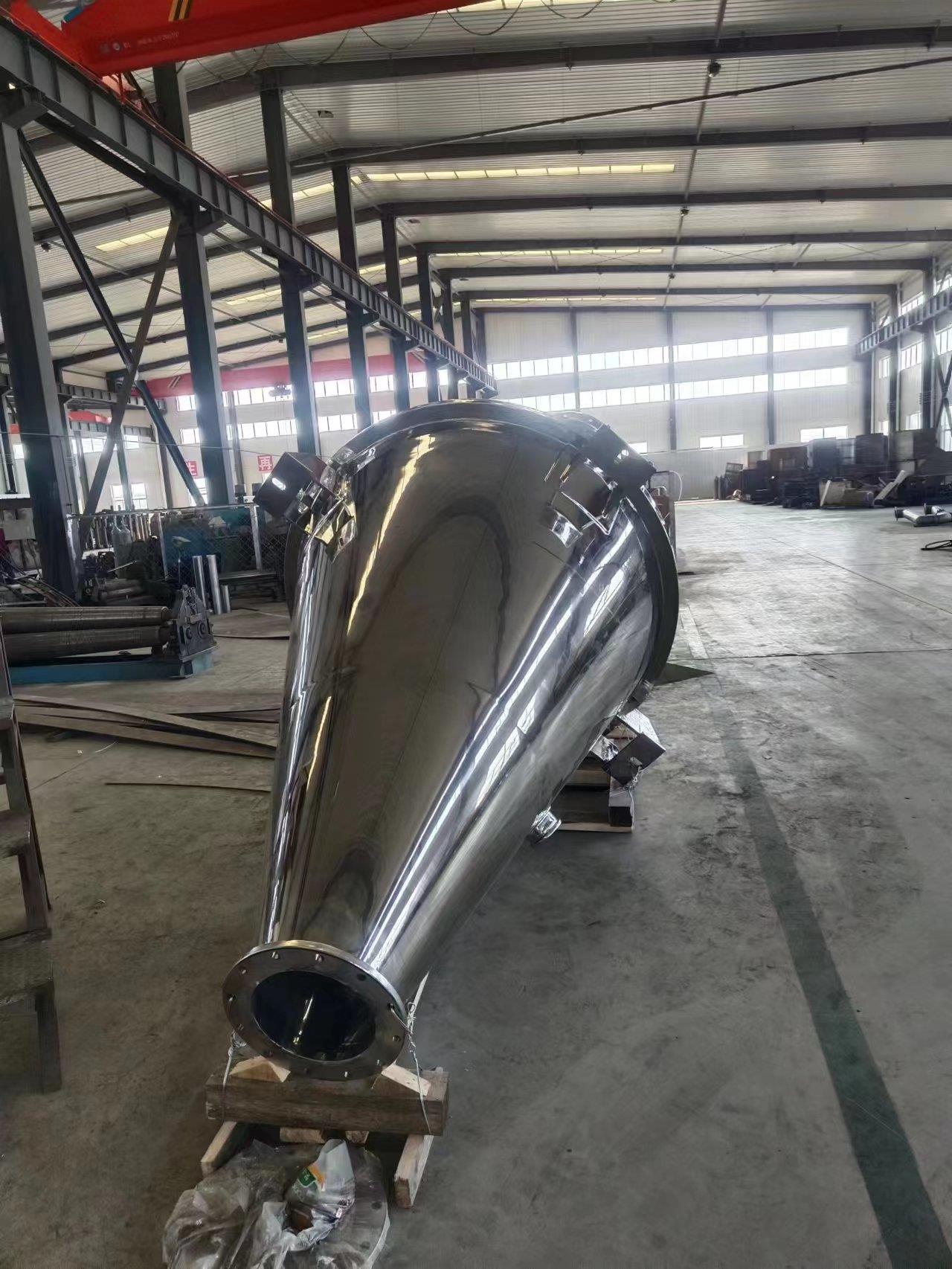

錐形混合機/干燥器
工作原理
由加熱錐體設有加熱夾套，熱源為熱水、導熱油或低壓蒸汽，從而使錐體內壁保持溫度。變頻調速電機經平行斜齒輪減速機，驅動單螺帶攪拌器旋轉，帶動物料沿錐型筒旋轉并自下而上提升，物料到達至高點后由重力和慣性作用，自動流向旋渦中心回到錐型筒體底部，整個過程使物料在錐型筒體內強制加熱，相對對流、摻混，熱量在物料中相互擴散，使物料不規則往復運動，完成物料同單螺帶和筒壁表面進行高頻率傳熱交換，在短時間內達到加熱干燥的效果。從而使物料內部水份不斷蒸發，在真空泵的作用下，水蒸汽由真空泵引出，如須回收液體可加冷凝器、回收液儲罐回收。干燥完成后，打開下部的出料閥出料。
性能特點:
適用性強，結合本公司特殊干燥工藝，能適應粘度大、熱穿透性差，易滾球、易抱團成塊物料的干燥。生產能力大，:裝料量大，最大可達到容器有效體積80%。干燥效率高:有效傳熱面積大，是容器內面積1.4倍，物料在容器內呈螺旋提升，再沿主軸呈渦流下降，在分散運動中均勻有效受熱，機頭高真空與機底同溫高速氣流同向結合，高效帶走物料的溶劑，雙通道真空管口，防止真空堵塞，降低阻力，提高抽氣速率。不破壞物料品行:對熱敏性、品行要求高的物料不產生破壞。干燥過程全密封充氨氣保護生產、無交叉污染、潔凈度高，安全等級高。攪拌器與容器壁之間間隙小，可有效防止物料粘結在容器壁表面，滿足無菌原料藥生產要求，可選配在線SIP和CIP及在線無菌取樣，與上下工序密封連接，整個生產流程密封生產，滿足新版GMP生產要求。
名稱規格
50
100
200
500
1000
1500
2000
3000
全容積(L)
50
100
200
500
1000
1500
2000
3000
工作容積(L)
35
70
140
350
700
1000
1400
2100
電機功率(KW)
1.1
1.5
2.2
4
5.5
7.5
15
18.5-22
攪拌轉速
9-18
6-11
工作溫度(℃)
40-140
外形尺寸
100*650
*1580
1200*800
*2100
1300*950
*2600
1600*1200
*3400
2000*1500
*4850
2200*1800
*5500
2500X2000
*6250
3000*2800
*6800
